jueves, 31 de julio de 2008

MANTENIMIENTO DE COMPUTADORAS

EL MANTENIMIENTO PREVENTIVO

Gran parte de los problemas que se presentan en los sistemas de cómputo se pueden evitar o prevenir si se realiza un mantenimiento periódico de cada uno de sus componentes. Se explicará como realizar paso a paso el mantenimiento preventivo a cada uno de los componentes del sistema de cómputo incluyendo periféricos comunes. Se explicarán también las prevenciones y cuidados que se deben tener con cada tipo. En las computadoras nos referiremos a las genéricas (clones).

HERRAMIENTAS PARA EL MANTENIMIENTO

Recuerde que para cualquier labor de mantenimiento se debe utilizar la herramienta adecuada. En cuanto al mantenimiento preventivo, podemos mencionar las siguientes:

Un juego de atornilladores (Estrella. hexagonal o Torx, de pala y de copa) Una pulsera antiestática Una brocha pequeña suave Copitos de algodón Un soplador o "blower Trozos de tela secos Un disquete de limpieza Alcohol isopropílico Limpia contactos en aerosol Silicona lubricante o grasa blanca Un borrador.
Elementos para limpieza externa (Se utilizan para quitar las manchas del gabinete y las demás superficies de los diferentes aparatos)

Juego de herramientas para mantenimiento preventivo

Existen varios procesos que se deben realizar antes cíe iniciar un mantenimiento preventivo para determinar el correcto funcionamiento de los componentes. Estos son:

* Probar la unidad de disco flexible. Una forma práctica de realizar este proceso es tener un disco antivirus lo más actualizado posible y ejecutar el programa. Esto determina el buen funcionamiento de la unidad y a la vez. Se verifica que no haya virus en el sistema.

* Chequear el disco duro con el comando CHKDSK del DOS.

* Si se tiene multimedia instalada, puede probarse con un CD de música, esto determina que los altavoces y la unidad estén bien.

* Realice una prueba a todos los periféricos instalados. Es mejor demorarse un poco para determinar el funcionamiento correcto de la computadora y sus periféricos antes de empezar a desarmar el equipo.

* Debemos ser precavidos con el manejo de los tornillos del sistema en el momento de desarmarlo. Los tornillos no están diseñados para todos los puntos. Es muy importante diferenciar bien los que son cortos de los medianos y de los largos. Por ejemplo, si se utiliza un tornillo largo para montar el disco duro, se corre el riesgo de dañar la tarjeta interna del mismo. Escoja la mejor metodología según sea su habilidad en este campo:

Algunos almacenan lodos los tomillos en un solo lugar, otros los clasifican y otros los ordenan según se va desarmando para luego formarlos en orden contrario en el momento de armar el equipo.

* El objetivo primordial de un mantenimiento no es desarmar y armar, sino de limpiar, lubricar y calibrar los dispositivos. Elementos como el polvo son demasiado nocivos para cualquier componente electrónico, en especial si se trata de elementos con movimiento tales como los motores de la unidad de disco, el ventilador, etc.

* Todas estas precauciones son importantes para garantizar que el sistema de cómputo al que se le realizará.

CIRCUITO ELECTRICO

Se denomina circuito eléctrico a una serie de elementos o componentes eléctricos o electrónicos, tales como resistencias, inductancias, condensadores, fuentes, y/o dispositivos electrónicos semiconductores, conectados eléctricamente entre sí con el propósito de generar, transportar o modificar señales electrónicas o eléctricas.
Para analizar un circuito deben de conocerse los nombres de los elementos que lo forman. A continuación se indican los nombres más comunes, tomando como ejemplo el circuito mostrado en la figura 1.

* Conector: hilo conductor de resistencia despreciable (idealmente cero) que une eléctricamente dos o más elementos.

* Generador o fuente: elemento que produce electricidad. En el circuito de la figura 1 hay tres fuentes, una de intensidad, I, y dos de tensión, E1 y E2.

* Nodo: punto de un circuito donde concurren varios conductores distintos. En la figura 1 se pueden ver cuatro nudos: A, B, D y E. Obsérvese que C no se ha tenido en cuenta ya que es el mismo nudo A al no existir entre ellos diferencia de potencial (VA - VC = 0).

* Ramal: conjunto de todos los elementos de un circuito comprendidos entre dos nudos consecutivos. En la figura 1 se hallan siete ramales: AB por la fuente, AB por R1, AD, AE, BD, BE y DE. Obviamente, por un ramal sólo puede circular una corriente.

Muchas de las aplicaciones electrónicas analógicas, como los receptores de radio, se fabrican como un conjunto de unos cuantos circuitos más simples:

* Multiplicador analógico
* Amplificador electrónico
* Filtro analógico
* Oscilador electrónico
* Lazo de seguimiento de fase
* Temporizador
* Conversor de potencia
* Fuente de alimentación
* Adaptador de impedancia
* Amplificador operacional
* Comparador
* Mezclador electrónico

martes, 29 de julio de 2008

ingenieria de software

Ingeniería de software es la disciplina dentro de la informática encargada de la creación de software de calidad. El software es el conjunto de instrucciones que permite al hardware de la computadora desempeñar trabajo útil. En las últimas décadas del siglo XX, las reducciones de costo en hardware llevaron a que el software fuera un componente que participa en muchos de los dispositivos usados por las sociedades industrializadas. Asimismo, se considera parte del software a la documentación generada durante el desarrollo del proyecto.

En el 2004, en los Estados Unidos, la Oficina de Estadísticas del Trabajo (U. S. Bureau of Labor Statistics) contó 760.840 ingenieros de software de computadora con trabajo.[1] El término "ingeniero de software", sin embargo, se utiliza en forma genérica en el ambiente empresarial, y no todos los ingenieros de software poseen realmente títulos de Ingeniería de universidades reconocidas.

Algunas personas piensan que Desarrollo de Software es un término más apropiado que Ingeniería de Software para el proceso de crear software. Personas como Pete McBreen (autor de "Software Craftmanship") cree que el término IS implica niveles de rigor y prueba de procesos que no son apropiados para todo tipo de desarrollo de software.

mecanica cuantica

En física, la mecánica cuántica, conocida también como mecánica ondulatoria y como física cuántica, es una de las ramas principales de la física que explica el comportamiento de la materia. Su campo de aplicación pretende ser universal, pero es en lo pequeño donde sus predicciones divergen radicalmente de la llamada física clásica. Además, las velocidades de las partículas constituyentes no deben ser muy altas, o próximas a la velocidad de la luz. Su historia es inherente al siglo XX, ya que la primera formulación cuántica de un fenómeno fue dada a conocer un 17 de diciembre de 1900 en una sección de la Sociedad Física de la Academia de Ciencias de Berlín por el científico alemán Max Planck.[1]

La mecánica cuántica rompe con cualquier paradigma de la física hasta ese momento, con ella se descubre que el mundo atómico no se comporta como esperaríamos. Los conceptos de incertidumbre, indeterminación o cuantización son introducidos por primera vez aquí. Además la mecánica cuántica es la teoría científica que ha proporcionado las predicciones experimentales más exactas hasta el momento, a pesar de su carácter probabilístico.
Las suposiciones más importantes de esta teoría son las siguientes:

* La energía no se intercambia de forma continua, sino que en todo intercambio energético hay una cantidad mínima involucrada, es decir un cuanto (cuantización de la energía).
* Al ser imposible fijar a la vez la posición y el momento de una partícula, se renuncia al concepto de trayectoria, vital en mecánica clásica. En vez de eso, el movimiento de una partícula queda regido por una función matemática que asigna, a cada punto del espacio y a cada instante, la probabilidad de que la partícula descrita se halle en tal posición en ese instante (al menos, en la interpretación de la Mecánica cuántica más usual, la probabilística o interpretación de Copenhague). A partir de esa función, o función de ondas, se extraen teóricamente todas las magnitudes del movimiento necesarias.

Aunque la estructura formal de la teoría está bien desarrollada, y sus resultados son coherentes con los experimentos, no sucede lo mismo con su interpretación, que sigue siendo objeto de controversias.

viernes, 18 de julio de 2008

Modelo TCP/IP

El Protocolo de Internet (IP) y el Protocolo de Transmisión (TCP), fueron desarrollados inicialmente en 1973 por el informático estadounidense Vinton Cerf como parte de un proyecto dirigido por el ingeniero norteamericano Robert Kahn y patrocinado por la Agencia de Programas Avanzados de Investigación (ARPA, siglas en inglés) del Departamento Estadounidense de Defensa. Internet comenzó siendo una red informática de ARPA (llamada ARPAnet) que conectaba redes de ordenadores de varias universidades y laboratorios en investigación en Estados Unidos. World Wibe Web se desarrolló en 1989 por el informático británico Timothy Berners-Lee para el Consejo Europeo de Investigación Nuclear (CERN, siglas en francés).

QUÉ ES Y ARQUITECTURA DE TCP/IP

TCP/IP es el protocolo común utilizado por todos los ordenadores conectados a Internet, de manera que éstos puedan comunicarse entre sí. Hay que tener en cuenta que en Internet se encuentran conectados ordenadores de clases muy diferentes y con hardware y software incompatibles en muchos casos, además de todos los medios y formas posibles de conexión. Aquí se encuentra una de las grandes ventajas del TCP/IP, pues este protocolo se encargará de que la comunicación entre todos sea posible. TCP/IP es compatible con cualquier sistema operativo y con cualquier tipo de hardware.
TCP/IP no es un único protocolo, sino que es en realidad lo que se conoce con este nombre es un conjunto de protocolos que cubren los distintos niveles del modelo OSI. Los dos protocolos más importantes son el TCP (Transmission Control Protocol) y el IP (Internet Protocol), que son los que dan nombre al conjunto. La arquitectura del TCP/IP consta de cinco niveles o capas en las que se agrupan los protocolos, y que se relacionan con los niveles OSI de la siguiente manera:
Aplicación: Se corresponde con los niveles OSI de aplicación, presentación y sesión. Aquí se incluyen protocolos destinados a proporcionar servicios, tales como correo electrónico (SMTP), transferencia de ficheros (FTP), conexión remota (TELNET) y otros más recientes como el protocolo HTTP (Hypertext Transfer Protocol).
Transporte: Coincide con el nivel de transporte del modelo OSI. Los protocolos de este nivel, tales como TCP y UDP, se encargan de manejar los datos y proporcionar la fiabilidad necesaria en el transporte de los mismos.
Internet: Es el nivel de red del modelo OSI. Incluye al protocolo IP, que se encarga de enviar los paquetes de información a sus destinos correspondientes. Es utilizado con esta finalidad por los protocolos del nivel de transporte.

Físico : Análogo al nivel físico del OSI.
Red : Es la interfaz de la red real. TCP/IP no especifíca ningún protocolo concreto, así es que corre por las interfaces conocidas, como por ejemplo: 802.2, CSMA/CD, X.25, etc.
NIVEL DE APLICACIÓN

NIVEL DE TRANSPORTE

NIVEL DE INTERNET

NIVEL DE RED

NIVEL FÍSICO

El TCP/IP necesita funcionar sobre algún tipo de red o de medio físico que proporcione sus propios protocolos para el nivel de enlace de Internet. Por este motivo hay que tener en cuenta que los protocolos utilizados en este nivel pueden ser muy diversos y no forman parte del conjunto TCP/IP. Sin embargo, esto no debe ser problemático puesto que una de las funciones y ventajas principales del TCP/IP es proporcionar una abstracción del medio de forma que sea posible el intercambio de información entre medios diferentes y tecnologías que inicialmente son incompatibles.
Para transmitir información a través de TCP/IP, ésta debe ser dividida en unidades de menor tamaño. Esto proporciona grandes ventajas en el manejo de los datos que se transfieren y, por otro lado, esto es algo común en cualquier protocolo de comunicaciones. En TCP/IP cada una de estas unidades de información recibe el nombre de "datagrama" (datagram), y son conjuntos de datos que se envían como mensajes independientes.



PROTOCOLOS TCP/IP
FTP (File Transfer Protocol). Se utiliza para transferencia de archivos.
SMTP (Simple Mail Transfer Protocol). Es una aplicación para el correo electrónico.
TELNET: Permite la conexión a una aplicación remota desde un proceso o terminal.
RPC (Remote Procedure Call). Permite llamadas a procedimientos situados remotamente. Se utilizan las llamadas a RPC como si fuesen procedimientos locales.
SNMP (Simple Network Management Protocol). Se trata de una aplicación para el control de la red.
NFS (Network File System). Permite la utilización de archivos distribuidos por los programas de la red.
X-Windows. Es un protocolo para el manejo de ventanas e interfaces de usuario.


CARACTERÍSTICAS DE TCP/IP

Ya que dentro de un sistema TCP/IP los datos transmitidos se dividen en pequeños paquetes, éstos resaltan una serie de características.
La tarea de IP es llevar los datos a granel (los paquetes) de un sitio a otro. Las computadoras que encuentran las vías para llevar los datos de una red a otra (denominadas enrutadores) utilizan IP para trasladar los datos. En resumen IP mueve los paquetes de datos a granel, mientras TCP se encarga del flujo y asegura que los datos estén correctos.
Las líneas de comunicación se pueden compartir entre varios usuarios. Cualquier tipo de paquete puede transmitirse al mismo tiempo, y se ordenará y combinará cuando llegue a su destino. Compare esto con la manera en que se transmite una conversación telefónica. Una vez que establece una conexión, se reservan algunos circuitos para usted, que no puede emplear en otra llamada, aun si deja esperando a su interlocutor por veinte minutos.
Los datos no tienen que enviarse directamente entre dos computadoras. Cada paquete pasa de computadora en computadora hasta llegar a su destino. Éste, claro está, es el secreto de cómo se pueden enviar datos y mensajes entre dos computadoras aunque no estén conectadas directamente entre sí. Lo que realmente sorprende es que sólo se necesitan algunos segundos para enviar un archivo de buen tamaño de una máquina a otra, aunque estén separadas por miles de kilómetros y pese a que los datos tienen que pasar por múltiples computadoras. Una de las razones de la rapidez es que, cuando algo anda mal, sólo es necesario volver a transmitir un paquete, no todo el mensaje.
Los paquetes no necesitan seguir la misma trayectoria. La red puede llevar cada paquete de un lugar a otro y usar la conexión más idónea que esté disponible en ese instante. No todos los paquetes de los mensajes tienen que viajar, necesariamente, por la misma ruta, ni necesariamente tienen que llegar todos al mismo tiempo.
La flexibilidad del sistema lo hace muy confiable. Si un enlace se pierde, el sistema usa otro. Cuando usted envía un mensaje, el TCP divide los datos en paquetes, ordena éstos en secuencia, agrega cierta información para control de errores y después los lanza hacia fuera, y los distribuye. En el otro extremo, el TCP recibe los paquetes, verifica si hay errores y los vuelve a combinar para convertirlos en los datos originales. De haber error en algún punto, el programa TCP destino envía un mensaje solicitando que se vuelvan a enviar determinados paquetes.


CÓMO FUNCIONA TCP/IP

- IP:
IP a diferencia del protocolo X.25, que está orientado a conexión, es sin conexión. Está basado en la idea de los datagramas interred, los cuales son transportados transparentemente, pero no siempre con seguridad, desde el hostal fuente hasta el hostal destinatario, quizás recorriendo varias redes mientras viaja.
El protocolo IP trabaja de la siguiente manera; la capa de transporte toma los mensajes y los divide en datagramas, de hasta 64K octetos cada uno. Cada datagrama se transmite a través de la red interred, posiblemente fragmentándose en unidades más pequeñas, durante su recorrido normal. Al final, cuando todas las piezas llegan a la máquina destinataria, la capa de transporte los reensambla para así reconstruir el mensaje original.
Un datagrama IP consta de una parte de cabecera y una parte de texto. La cabecera tiene una parte fija de 20 octetos y una parte opcional de longitud variable. En la figura 1 se muestra el formato de la cabecera. El campo Versión indica a qué versión del protocolo pertenece cada uno de los datagramas. Mediante la inclusión de la versión en cada datagrama, no se excluye la posibilidad de modificar los protocolos mientras la red se encuentre en operación.
El campo Opciones se utiliza para fines de seguridad, encaminamiento fuente, informe de errores, depuración, sellado de tiempo, así como otro tipo de información. Esto, básicamente, proporciona un escape para permitir que las versiones subsiguientes de los protocolos incluyan información que actualmente no está presente en el diseño original. También, para permitir que los experimentadores trabajen con nuevas ideas y para evitar, la asignación de bits de cabecera a información que muy rara vez se necesita.
Debido a que la longitud de la cabecera no es constante, un campo de la cabecera, IHL, permite que se indique la longitud que tiene la cabecera en palabras de 32 bits. El valor mínimo es de 5. Tamaño 4 bit.
El campo Tipo de servicio le permite al hostal indicarle a la subred el tipo de servicio que desea. Es posible tener varias combinaciones con respecto a la seguridad y la velocidad. Para voz digitalizada, por ejemplo, es más importante la entrega rápida que corregir errores de transmisión. En tanto que, para la transferencia de archivos, resulta más importante tener la transmisión fiable que entrega rápida. También, es posible tener algunas otras combinaciones, desde un tráfico rutinario, hasta una anulación instantánea. Tamaño 8 bit.
La Longitud total incluye todo lo que se encuentra en el datagrama -tanto la cabecera como los datos. La máxima longitud es de 65 536 octetos(bytes). Tamaño 16 bit.
El campo Identificación se necesita para permitir que el hostal destinatario determine a qué datagrama pertenece el fragmento recién llegado. Todos los fragmentos de un datagrama contienen el mismo valor de identificación. Tamaño 16 bits.
Enseguida viene un bit que no se utiliza, y después dos campos de 1 bit. Las letras DF quieren decir no fragmentar. Esta es una orden para que las pasarelas no fragmenten el datagrama, porque el extremo destinatario es incapaz de poner las partes juntas nuevamente. Por ejemplo, supóngase que se tiene un datagrama que se carga en un micro pequeño para su ejecución; podría marcarse con DF porque la ROM de micro espera el programa completo en un datagrama. Si el datagrama no puede pasarse a través de una red, se deberá encaminar sobre otra red, o bien, desecharse.
Las letras MF significan más fragmentos. Todos los fragmentos, con excepción del último, deberán tener ese bit puesto. Se utiliza como una verificación doble contra el campo de Longitud total, con objeto de tener seguridad de que no faltan fragmentos y que el datagrama entero se reensamble por completo.
El desplazamiento de fragmento indica el lugar del datagrama actual al cual pertenece este fragmento. En un datagrama, todos los fragmentos, con excepción del último, deberán ser un múltiplo de 8 octetos, que es la unidad elemental de fragmentación. Dado que se proporcionan 13 bits, hay un máximo de 8192 fragmentos por datagrama, dando así una longitud máxima de datagrama de 65 536 octetos, que coinciden con el campo Longitud total. Tamaño 16 bits.
El campo Tiempo de vida es un contador que se utiliza para limitar el tiempo de vida de los paquetes. Cuando se llega a cero, el paquete se destruye. La unidad de tiempo es el segundo, permitiéndose un tiempo de vida máximo de 255 segundos. Tamaño 8 bits.
Cuando la capa de red ha terminado de ensamblar un datagrama completo, necesitará saber qué hacer con él. El campo Protocolo indica, a qué proceso de transporte pertenece el datagrama. El TCP es efectivamente una posibilidad, pero en realidad hay muchas más.
Protocolo: El número utilizado en este campo sirve para indicar a qué protocolo pertenece el datagrama que se encuentra a continuación de la cabecera IP, de manera que pueda ser tratado correctamente cuando llegue a su destino. Tamaño: 8 bit.
El código de redundancia de la cabecera es necesario para verificar que los datos contenidos en la cabecera IP son correctos. Por razones de eficiencia este campo no puede utilizarse para comprobar los datos incluidos a continuación, sino que estos datos de usuario se comprobarán posteriormente a partir del código de redundancia de la cabecera siguiente, y que corresponde al nivel de transporte. Este campo debe calcularse de nuevo cuando cambia alguna opción de la cabecera, como puede ser el tiempo de vida. Tamaño: 16 bit
La Dirección de origen contiene la dirección del host que envía el paquete. Tamaño: 32 bit.
La Dirección de destino: Esta dirección es la del host que recibirá la información. Los routers o gateways intermedios deben conocerla para dirigir correctamente el paquete. Tamaño: 32 bit.


LA DIRECCIÓN DE INTERNET

El protocolo IP identifica a cada ordenador que se encuentre conectado a la red mediante su correspondiente dirección. Esta dirección es un número de 32 bit que debe ser único para cada host, y normalmente suele representarse como cuatro cifras de 8 bit separadas por puntos.
La dirección de Internet (IP Address) se utiliza para identificar tanto al ordenador en concreto como la red a la que pertenece, de manera que sea posible distinguir a los ordenadores que se encuentran conectados a una misma red. Con este propósito, y teniendo en cuenta que en Internet se encuentran conectadas redes de tamaños muy diversos, se establecieron tres clases diferentes de direcciones, las cuales se representan mediante tres rangos de valores:
Clase A: Son las que en su primer byte tienen un valor comprendido entre 1 y 126, incluyendo ambos valores. Estas direcciones utilizan únicamente este primer byte para identificar la red, quedando los otros tres bytes disponibles para cada uno de los hosts que pertenezcan a esta misma red. Esto significa que podrán existir más de dieciséis millones de ordenadores en cada una de las redes de esta clase. Este tipo de direcciones es usado por redes muy extensas, pero hay que tener en cuenta que sólo puede haber 126 redes de este tamaño. ARPAnet es una de ellas, existiendo además algunas grandes redes comerciales, aunque son pocas las organizaciones que obtienen una dirección de "clase A". Lo normal para las grandes organizaciones es que utilicen una o varias redes de "clase B".
Clase B: Estas direcciones utilizan en su primer byte un valor comprendido entre 128 y 191, incluyendo ambos. En este caso el identificador de la red se obtiene de los dos primeros bytes de la dirección, teniendo que ser un valor entre 128.1 y 191.254 (no es posible utilizar los valores 0 y 255 por tener un significado especial). Los dos últimos bytes de la dirección constituyen el identificador del host permitiendo, por consiguiente, un número máximo de 64516 ordenadores en la misma red. Este tipo de direcciones tendría que ser suficiente para la gran mayoría de las organizaciones grandes. En caso de que el número de ordenadores que se necesita conectar fuese mayor, sería posible obtener más de una dirección de "clase B", evitando de esta forma el uso de una de "clase A".

Clase C: En este caso el valor del primer byte tendrá que estar comprendido entre 192 y 223, incluyendo ambos valores. Este tercer tipo de direcciones utiliza los tres primeros bytes para el número de la red, con un rango desde 192.1.1 hasta 223.254.254. De esta manera queda libre un byte para el host, lo que permite que se conecten un máximo de 254 ordenadores en cada red. Estas direcciones permiten un menor número de host que las anteriores, aunque son las más numerosas pudiendo existir un gran número redes de este tipo (más de dos millones).


TCP:
Una entidad de transporte TCP acepta mensajes de longitud arbitrariamente grande procedentes de los procesos de usuario, los separa en pedazos que no excedan de 64K octetos y, transmite cada pedazo como si fuera un datagrama separado. La capa de red, no garantiza que los datagramas se entreguen apropiadamente, por lo que TCP deberá utilizar temporizadores y retransmitir los datagramas si es necesario. Los datagramas que consiguen llegar, pueden hacerlo en desorden; y dependerá de TCP el hecho de reensamblarlos en mensajes, con la secuencia correcta.
Cada octeto de datos transmitido por TCP tiene su propio número de secuencia privado. El espacio de números de secuencia tiene una extensión de 32 bits, para asegurar que los duplicados antiguos hayan desaparecidos, desde hace tiempo, en el momento en que los números de secuencia den la vuelta. TCP, sin embargo, sí se ocupa en forma explícita del problema de los duplicados retardados cuando intenta establecer una conexión, utilizando el protocolo de ida-vuelta-ida para este propósito.
la cabecera que se utiliza en TCP. La primera cosa que llama la atención es que la cabecera mínima de TCP sea de 20 octetos. A diferencia de la clase 4 del modelo OSI, con la cual se puede comparar a grandes rasgos, TCP sólo tiene un formato de cabecera de TPDU(llamadas mensajes). Enseguida se analizará minuciosamente campo por campo, esta gran cabecera. Los campos Puerto fuente y Puerto destino identifican los puntos terminales de la conexión(las direcciones TSAP de acuerdo con la terminología del modelo OSI). Cada hostal deberá decidir por sí mismo cómo asignar sus puertos.
Los campos Numero de secuencia y Asentimiento en superposición efectúan sus funciones usuales. Estos tienen una longitud de 32 bits, debido a que cada octeto de datos está numerado en TCP.
La Longitud de la cabecera TCP indica el número de palabra de 32 bits que están contenidas en la cabecera de TCP. Esta información es necesaria porque el campo Opciones tiene una longitud variable, y por lo tanto la cabecera también.
Después aparecen seis banderas de 1 bit. Si el Puntero acelerado se está utilizando, entonces URG se coloca a 1. El puntero acelerado se emplea para indicar un desplazamiento en octetos a partir del número de secuencia actual en el que se encuentran datos acelerados. Esta facilidad se brinda en lugar de los mensajes de interrupción. El bit SYN se utiliza para el establecimiento de conexiones. La solicitud de conexión tiene SYN=1 y ACK=0, para indicar que el campo de asentimiento en superposición no se está utilizando. La respuesta a la solicitud de conexión si lleva un asentimiento, por lo que tiene SYN=1 y ACK=1. En esencia, el bit SYN se utiliza para denotar las TPDU CONNECTION REQUEST Y CONNECTION CONFIRM, con el bit ACK utilizado para distinguir entre estas dos posibilidades. El bit FIN se utiliza para liberar la conexión; especifica que el emisor ya no tiene más datos. Después de cerrar una conexión, un proceso puede seguir recibiendo datos indefinidamente. El bit RST se utiliza para reiniciar una conexión que se ha vuelto confusa debido a SYN duplicados y retardados, o a caída de los hostales. El bit EOM indica el Fin del Mensaje.
El control de flujo en TCP se trata mediante el uso de una ventana deslizante de tamaño variable. Es necesario tener un campo de 16 bits, porque la ventana indica el número de octetos que se pueden transmitir más allá del octeto asentido por el campo ventana y no cuántas TPDU.
El código de redundancia también se brinda como un factor de seguridad extrema. El algoritmo de código de redundancia consiste en sumar simplemente todos los datos, considerados como palabras de 16 bits, y después tomar el complemento a 1 de la suma.
El campo de Opciones se utiliza para diferentes cosas, por ejemplo para comunicar tamaño de tampones durante el procedimiento de establecimiento.


EN QUE SE UTILIZA TCP/IP

Muchas grandes redes han sido implementadas con estos protocolos, incluyendo DARPA Internet "Defense Advanced Research Projects Agency Internet", en español, Red de la Agencia de Investigación de Proyectos Avanzados de Defensa. De igual forma, una gran variedad de universidades, agencias gubernamentales y empresas de ordenadores, están conectadas mediante los protocolos TCP/IP. Cualquier máquina de la red puede comunicarse con otra distinta y esta conectividad permite enlazar redes físicamente independientes en una red virtual llamada Internet. Las máquinas en Internet son denominadas "hosts" o nodos.
TCP/IP proporciona la base para muchos servicios útiles, incluyendo correo electrónico, transferencia de ficheros y login remoto.
El correo electrónico está diseñado para transmitir ficheros de texto pequeños. Las utilidades de transferencia sirven para transferir ficheros muy grandes que contengan programas o datos. También pueden proporcionar chequeos de seguridad controlando las transferencias.
El login remoto permite a los usuarios de un ordenador acceder a una máquina remota y llevar a cabo una sesión interactiva.
SIMILITUDES Y DIFERENCIAS ENTRE LA
CLASE 4 DEL MODELO OSI Y TCP

El protocolo de transporte de clase 4 del modelo OSI (al que con frecuencia se le llama TP4), y TCP tienen numerosas similitudes, pero también algunas diferencias. A continuación se dan a conocer los puntos en que los dos protocolos son iguales. Los dos protocolos están diseñados para proporcionar un servicio de transporte seguro, orientado a conexión y de extremo a extremo, sobre una red insegura, que puede perder, dañar, almacenar y duplicar paquetes. Los dos deben enfrentarse a los peores problemas como sería el caso de una subred que pudiera almacenar una secuencia válida de paquetes y más tarde volviera a entregarlos.
Los dos protocolos también son semejantes por el hecho de que los dos tienen una fase de establecimiento de conexión, una fase de transferencia de datos y después una fase de liberación de la conexión. Los conceptos generales del establecimiento, uso y liberación de conexiones también son similares, aunque difieren en algunos detalles. En particular, tanto TP4 como TCP utilizan la comunicación ida-vuelta-ida para eliminar las dificultades potenciales ocasionadas por paquetes antiguos que aparecieran súbitamente y pudiesen causar problemas.
Sin embargo, los dos protocolos también presentan diferencias muy notables, las cuales se pueden observar en la lista que se muestra en la figura 3. Primero, TP4 utiliza nueve tipos diferentes de TPDU, en tanto que TCP sólo tiene uno. Esta diferencia trae como resultado que TCP sea más sencillo, pero al mismo tiempo también necesita una cabecera más grande, porque todos los campos deben estar presentes en todas las TPDU. El mínimo tamaño de la cabecera TCP es de 20 octetos; el mínimo tamaño de la cabecera TP4 es de 5 octetos. Los dos protocolos permiten campos opcionales, que pueden incrementar el tamaño de las cabeceras por encima del mínimo permitido.

miércoles, 16 de julio de 2008

Modelo OSI


Historia
A principios de la década de 1980 el desarrollo de redes sucedió con desorden en muchos sentidos. Se produjo un enorme crecimiento en la cantidad y el tamaño de las redes. A medida que las empresas tomaron conciencia de las ventajas de usar tecnologías de conexión, las redes se agregaban o expandían a casi la misma velocidad a la que se introducían las nuevas tecnologías de red.

Para mediados de la década de 1980, estas empresas comenzaron a sufrir las consecuencias de la rápida expansión. De la misma forma en que las personas que no hablan un mismo idioma tienen dificultades para comunicarse, las redes que utilizaban diferentes especificaciones e implementaciones tenían dificultades para intercambiar información. El mismo problema surgía con las empresas que desarrollaban tecnologías de conexión privadas o propietarias. "Propietario" significa que una sola empresa o un pequeño grupo de empresas controla todo uso de la tecnología. Las tecnologías de conexión que respetaban reglas propietarias en forma estricta no podían comunicarse con tecnologías que usaban reglas propietarias diferentes.

Para enfrentar el problema de incompatibilidad de redes, la Organización Internacional para la Estandarización (ISO) investigó modelos de conexión como la red de Digital Equipment Corporation (DECnet), la Arquitectura de Sistemas de Red (SNA) y TCP/IP a fin de encontrar un conjunto de reglas aplicables de forma general a todas las redes. Con base en esta investigación, la ISO desarrolló un modelo de red que ayuda a los fabricantes a crear redes que sean compatibles con otras redes.

Siguiendo el esquema de este modelo se crearon numerosos protocolos, por ejemplo X.25, que durante muchos años ocuparon el centro de la escena de las comunicaciones informáticas. El advenimiento de protocolos más flexibles donde las capas no están tan demarcadas y la correspondencia con los niveles no era tan clara puso a este esquema en un segundo plano. Sin embargo sigue siendo muy usado en la enseñanza como una manera de mostrar como puede estructurarse una "pila" de protocolos de comunicaciones (sin importar su poca correspondencia con la realidad).

El modelo en sí mismo no puede ser considerado una arquitectura, ya que no especifica el protocolo que debe ser usado en cada capa, sino que suele hablarse de modelo de referencia. Este modelo está dividido en siete capas.

ecuaciones logaritmicas

Ecuaciones logarítmicas son aquellas en las que la incógnita figura en un logaritmo
Para resolver una ecuación logarítmica se aplican las propiedades de los logaritmos.
Ejercicios
Determina el valor de x en las siguientes ecuaciones:


1) log 4x = 3log 2 + 4log 3
2) log (2x-4) = 2
3) 4log (3 - 2x) = -1
4) log (x + 1) + log x = log (x + 9)
5) log (x + 3) = log 2 - log (x + 2)
6) log (x2 + 15) = log (x + 3) + log x
7) 2log (x + 5) = log (x + 7)
8) 2log (3x - 4) = log 100 + log (2x + 1)2
9) log2 (x2 - 1) - log2 (x + 1) = 2
10) log2x - 3log x = 2
11) 23x-1 = 3x+2
12) 52x-3 = 22-4x
13) log (x - a) - log (x + a) = log x - log (x -a)

viernes, 4 de julio de 2008

LOGARITMO

En matemática, el logaritmo es el exponente (o potencia) a la que un número fijo, llamado base, se ha de elevar para obtener un número dado.

Es la función inversa de la exponencial x = bn, que permite obtener n.

Esta función se escribe como: n = logb x.

Así, en la expresión 102 = 100, el logaritmo de 100 en base 10 es 2, y se escribe como log10 100 = 2.

Por ejemplo: 34 = 81 \longmapsto \log_3 81 = 4 \,\!

El logaritmo es una de tres funciones relacionadas entre sí: en bn = x, puede encontrarse b con radicales, n con logaritmos y x con exponenciación.

Se denomina logaritmo neperiano o logaritmo natural (ln) al logaritmo en base e de un número.

PARA CONTINUAR ESTA LECTURA INTERESANTE VISITE:
http://es.wikipedia.org/wiki/Logaritmo

conexión con una base de datos Oracle para incluir en cualquier servlet

public Connection DbConnect() throws SQLException
{
Connection conn=null;
System.out.println("Trying driver registration part");

{

DriverManager.registerDriver (new oracle.jdbc.driver.OracleDriver ());
System.out.println("Done new oracle jdbc");
}catch(Exception e){System.out.println("Error in driver register:"+e);}

System.out.println("DONE driver registration");

try{
conn=DriverManager.getConnection("jdbc:oracle:thin:
@yourDBServer:YourDBPort:YourDBName","USERID", "PASSWORD");
}catch(Exception e){System.out.println("Error:"+e);}

System.out.println("Finished db connections");

return conn;
}

miércoles, 2 de julio de 2008

CODIGO FUENTE DE MATRICES EN JAVA

/**
* Este es un ejemplo de creación de un array en este caso de dos dimensiones
*/
package ejemplos;

public class matrices {
public static void main( String args[] ) {

// Declaramos un array de dos dimensiones con un tamaño de 3 en la
// Decladramos el array con un tamano de 3 en su primera dimensión para
// posteriormente declarar la segunda dimensión.

int matriz[][] = new int[3][];
matriz[0] = new int[2];
matriz[1] = new int[3];
matriz[2] = new int[4];

// Ponemos datos en el array
for ( int i=0; i < 3; i++ ) {
for ( int j=0; j < matriz[i].length; j++ )
matriz[i][j] = i * j;
}

// y vemos su contenido, utilizando un bucle for
for ( int i=0; i < 3; i++ ) {
for ( int j=0; j < matriz[i].length; j++ )
System.out.print( matriz[i][j] );
System.out.println();
}

// Intetamos acceder a un elemento que esta fuera de los limites del array
System.out.println( "Elemento fuera de limites del array" );
matriz[4][0] = 7;
// El compilador lanzara una excepción de tipo ArrayIndexOutOfBounds
}
}

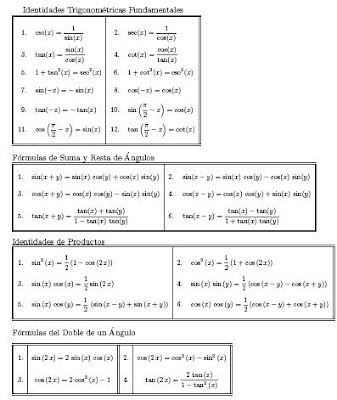

IDENTIDAD TRIGONOMETRICA


identidades trigonométricas son igualdades que involucran funciones trigonométricas, verificables para cualquier valor permisible de la variable o variables que se consideren (es decir, para cualquier valor que pudieran tomar los ángulos sobre los que se aplican las funciones).

Estas identidades son útiles siempre que se precise simplificar expresiones que incluyen funciones trigonométricas. Otra aplicación importante es el cálculo de integrales de funciones no-trigonométricas: se suele usar una regla de sustitución con una función trigonométrica, y se simplifica entonces la integral resultante usando identidades trigonométricas.

Notación: se define cos², sen², etc; tales que sen²α es (sen (α))².
